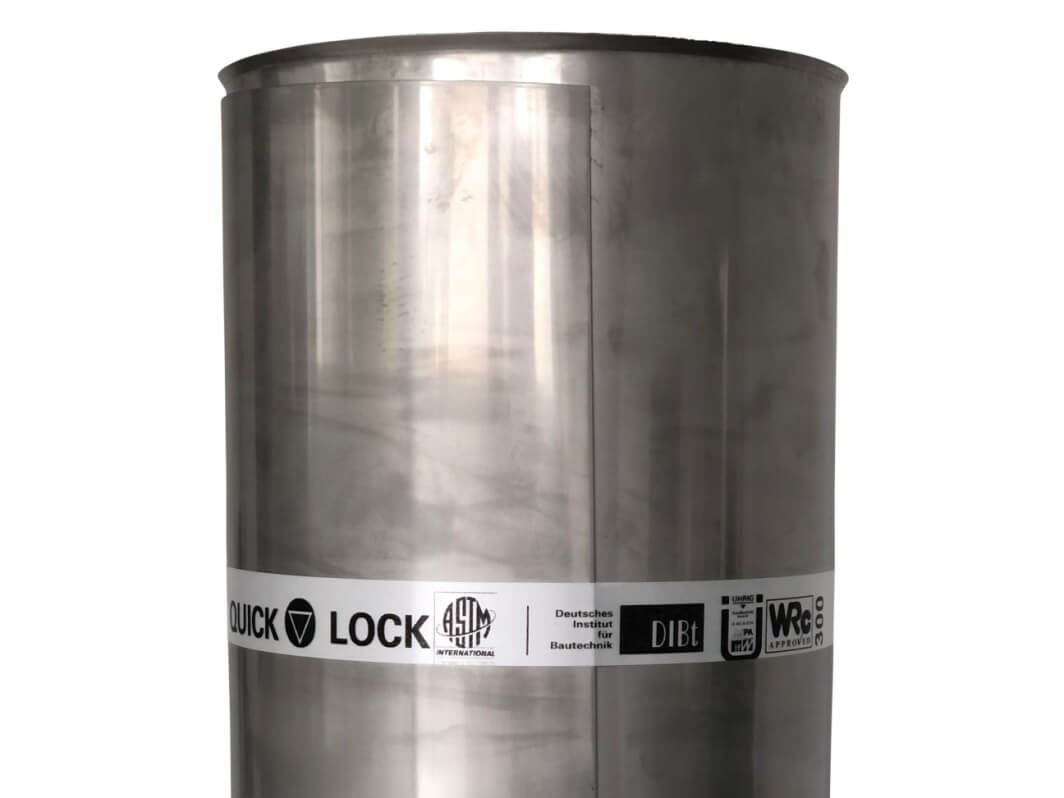

Funktionsprinzip
- Das Quick-Lock System dichtet und stabilisiert das Schadensbild rein mechanisch, ohne Bauchemie und unabhängig vom Rohrmaterial ab.

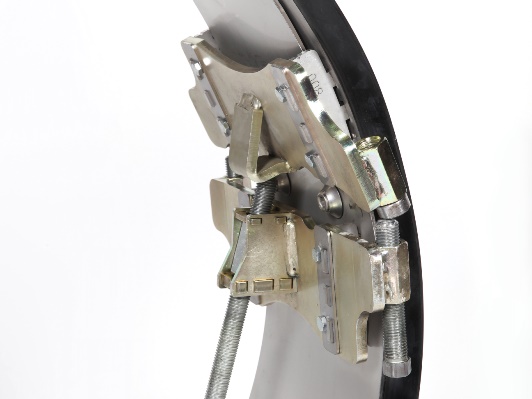

- Durch den patentierten Quick-Lock Verschluss wird eine sichere Kompression der EPDM-Dichtung gewährleistet.
- Die Manschette bleibt nach der Sanierung elastisch gelagert und nimmt Bewegungen der Rohrleitungen auf.
- Bei längeren Schadensbildern werden die Quick-Lock Manschetten hintereinander in Serie gesetzt.
Voraussetzungen

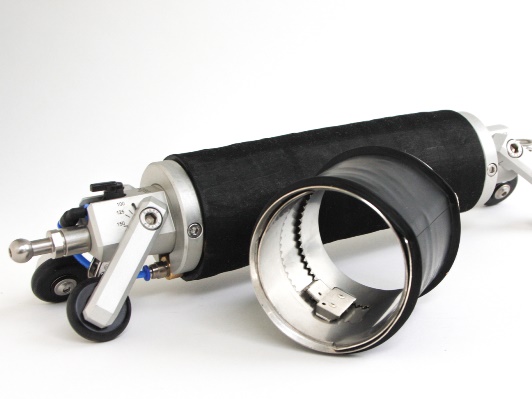

- Versetzt wird die Quick-Lock Manschette per Kanal-Kamera oder Robotersystem, mit einem Kompressor und dem Quick- Lock Versetzpacker.
Systemvorteile
- einfacher Versetzvorgang
- langlebige Materialien VA4 Edelstahl und EPDM-gelenkig gelagert
- keine Bauchemie
- baurechtlich zugelassen
- Typenstatik Altrohrzustand II
- Spülbeständig nach DIN 19 523
- geringe Investition in Systemtechnik
© UHRIG
Anwendungsbereich
Der Anwendungsbereich für die Quick-Lock Manschette ist vielfältig. Ob horizontal oder vertikal, über oder unter dem Wasserspiegel, das ist der Quick-Lock Manschette egal. Quick-Lock kann auf Grund der hohen Qualität und Beständigkeit der eingesetzten Materialien nicht nur in der Kanalsanierung, sondern auch im Trinkwasserbereich oder für Industrieanwendungen eingesetzt werden.
Geschlossene Kanalsanierung

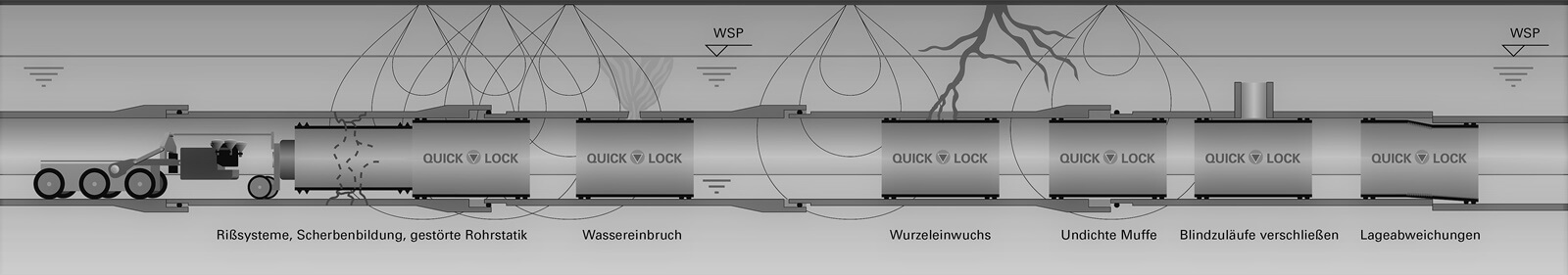

Das Quick-Lock System kann bei vielen Schadensbildern erfolgreich eingesetzt werden:
- Risssysteme
- Scherbenbildung
- In- und Exfiltration
- Wurzeleinwuchs
- Undichtigkeit
- Verschließen von Blindzuläufen
Ist das Schadensbild länger als der Abdichtungsbereich einer einzelnen Manschette, können die Quick-Lock Manschetten endlos lang aneinander gereiht werden. Die überlappende Gummidichtung sorgt für eine sichere Abdichtung.
Industrieanwendung
Die verwendeten Materialien der Quick-Lock Manschette, V4A Edelstahl und EPDM verfügen über eine hohe Korrosions- und Hitzebeständigkeit. Daraus ergibt sich eine Vielzahl von Anwendungsmöglichkeiten im Bereich industrieller Leitungssysteme. Der verwendete V4A Edelstahl 1.4404 ist auch bei hohen Schadstoffkonzentrationen von Säuren und Laugen bedingt einsetzbar. EPDM ist bei Temperaturen bis 120 Grad einsetzbar und widersteht hohen Konzentrationen von Säuren und Laugen. Vor dem Einsatz von Quick-Lock im industriellen Bereich ist die Beständigkeit des V4A Edelstahls und der EPDM-Dichtung anhand einer Abwasseranalyse zu prüfen.
Mobile Anwendung
Ist eine Baustelle mit dem Sanierungs-LKW nicht erreichbar, wie z.B. auf Deponien, bei Gleisentwässerungsanlagen oder Tunnelentwässerungen, so kann Quick-Lock auf Grund des transportablen Equipments mobil eingesetzt werden.

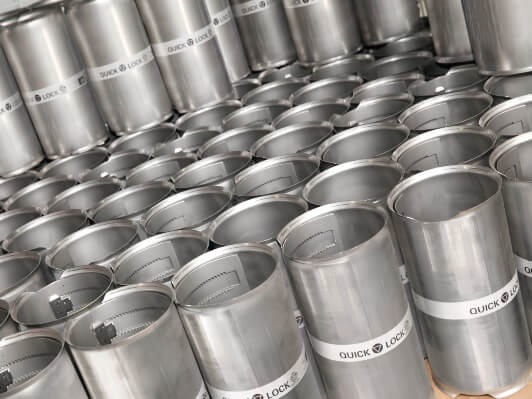

Drainagebereich
Quick-Lock Manschetten können in gelochter Ausführung zum Einsatz in Brunnen, Horizontalbrunnen und Sickerrohren produziert werden. Auch die Sickerfähigkeit des Rohrsystems bleibt erhalten und die Statik wird wieder hergestellt.
Vorabdichtung und Vorstabilisierung
Bei extremer Infiltrationen oder einer statischen Stabilisierung kann Quick-Lock als Vorabdichtung vor Schlauchlining-Maßnahmen eingesetzt werden. Die gesetzte Quick-Lock Manschette ist unter dem Schlauchliner kaum erkennbar.
Druckrohrleitungen
Das Quick-Lock-System kann in Druckrohrleitungen mit einem Innendruck von bis zu 10 bar eingesetzt werden.
© UHRIG
Spezifikationen
Materialien
Die verwendeten Materialien V4A Edelstahl und EPDM-Gummi haben sich seit Jahrzehnten im Rohrleitungsbau bewährt. Die verwendete Edelstahl Materialgüte 1.4404 (316L) ist im Abwasser nahezu unbegrenzt haltbar.
Die Gummidichtung aus EPDM entspricht dem aktuellen Stand der Dichtungstechnik im Rohrleitungsbau mit einer sehr hohen Lebenserwartung und einer sehr hohen Beständigkeit.
Für Sonderanwendungen in Industrie, Raffinerie und salzhaltigen Gewässern, erhalten Sie bei uns gerne auf Anfrage die Edelstahl-Manschette in Sonderlegierungen. Dazu bieten wir eine Gummidichtung in NBR-Qualität für Anwendungen mit Ölen, Fetten & Kohlenwasserstoffen. Für Trinkwasseranwendungen bieten wir eine Trinkwasser-Dichtung mit KTW-Zulassung.

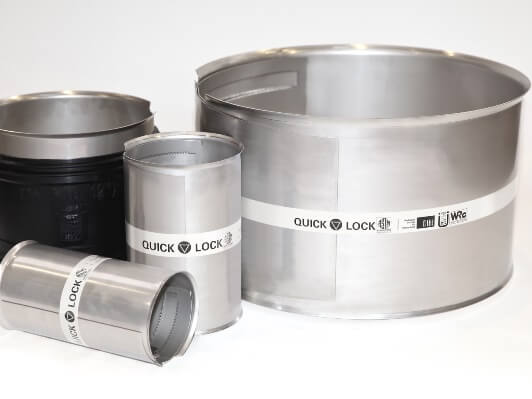

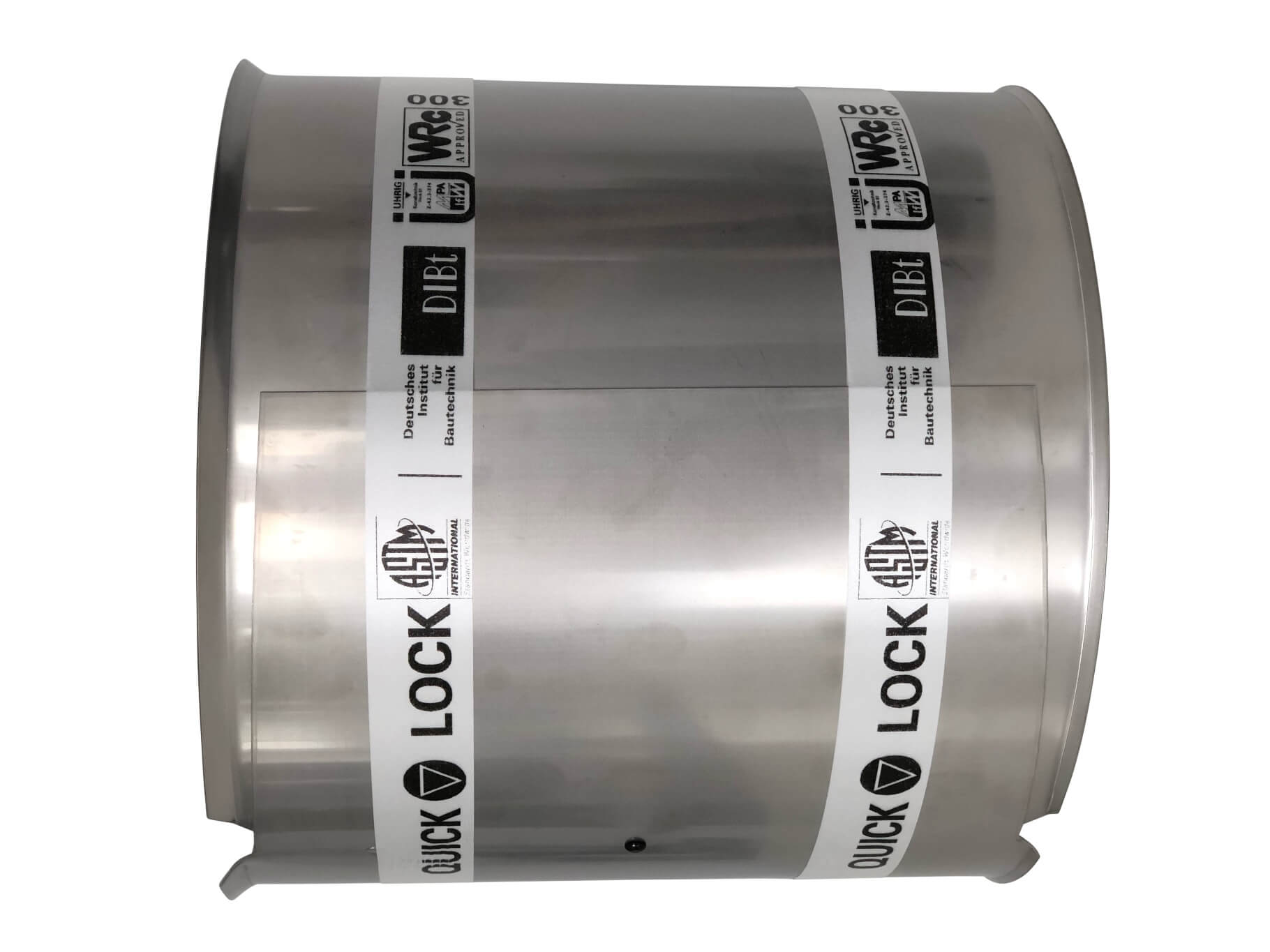

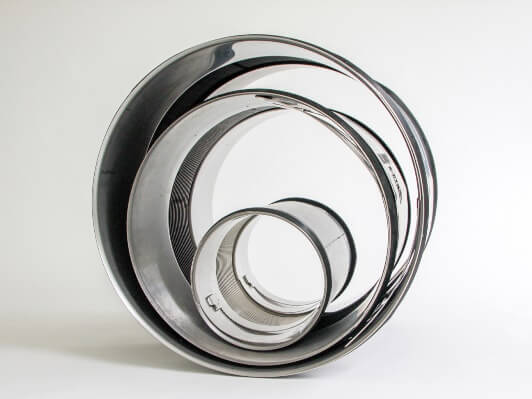

Sie erhalten die Quick-Lock Manschetten in zwei Konfigurationen:
- Variante 1: Baulänge 400 mm, Durchmesser DN 150-400, Innenrohrdruck 10 bar, Außenrohrdruck 1,5 bar
- Variante 2: Baulänge 500 mm, Durchmesser DN 450-800, Innenrohrdruck 10 bar, Außenrohrdruck 1,5 bar
Die Quick-Lock Manschetten müssen mit dem jeweiligen Quick-Lock Versetzpacker eingebaut werden, nur so ist eine qualitative Dienstleistung gewährleistet. Für nicht genormte Rohrinnendurchmesser erhalten Sie bei uns eine Vielzahl von Sondermaßnahmen. Für Anwendungen in der Druckrohrsanierung beraten wir Sie gerne persönlich. Bei Schäden in Drainageleitungen oder Filterverrohrung ist Quick-Lock als perforierte Manschette erhältlich.
Qualität und Nachweise
Neben dem qualitativ hochwertigen Produkt legen wir allerhöchsten Wert auf eine fachgerechte Anwendung durch unsere Dienstleister. Die Reparaturen von Abwasserleitungen und Kanälen durch Innenmanschetten werden im neuen Merkblatt DWA M 143-5 geregelt.
Quick-Lock ist seit 2005 durch das Deutsche Institut für Bautechnik (DIBt) baurechtlich zugelassen. Die Zulassung regelt die Qualitätssicherung des Quick-Lock Systems mit all seinen Komponenten. Wir werden zweimal im Jahr durch die Materialprüfanstalt Darmstadt fremdüberwacht.
Die Anforderungen an die Hochdruck-Spülbeständigkeit von Rohr- und Sanierungssystemen ist in der DIN 19523 geregelt. Das Quick-Lock System erfüllt nach dieser Norm dieselben Anforderungen wie ein neu verlegtes Rohrsystem. 60 Spülsequenzen mit einem Druck von 110 bar an der Düse und einer anschließenden Dichtheitsprüfung waren die Anforderungen, die erfolgreich erfüllt worden sind.
Durch den Einsatz des Quick-Lock Systems wird die Standsicherheit des Rohres wiederhergestellt. Quick-Lock ist das einzige partielle Sanierungssystem mit einer Typenstatik für den Altrohrzustand II, ausgehend von einem hydrostatischen Wasserdruck von 5 m Wassersäule bei zweifacher statischer Sicherheit.
