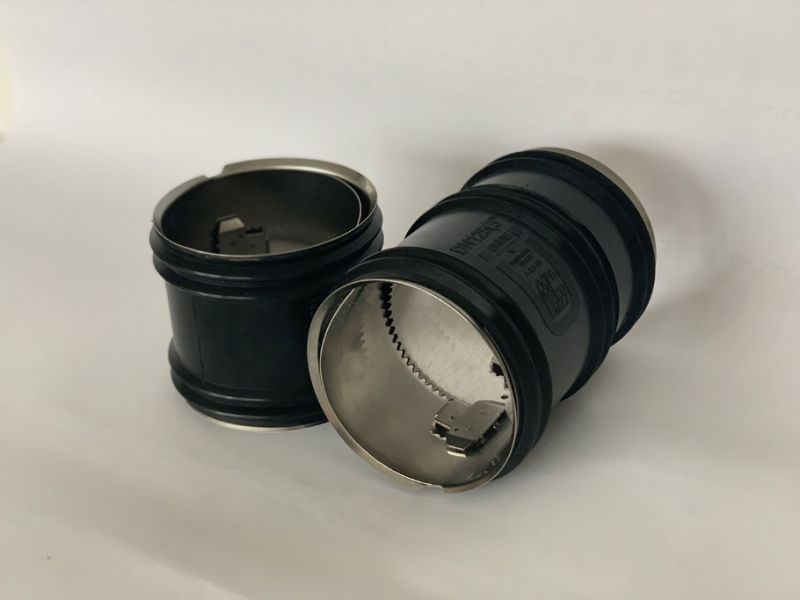

Die neue Quick-Lock Mini zur Sanierung von Schäden in den Nennweiten DN 100, DN 125 und DN 150 mit Baulängen 140 mm bzw. 90 mm für Bögen bis zu 45° in Verbindung mit den entsprechenden Versetzpackern.
Die Quick-Lock Mini gibt es nur doppelt gebördelt.

Systembeschreibung

Die neue Quick-Lock Mini Linerendmanschette in den Nennweiten DN 100, DN 125 und DN 150 mit einer Baulänge von 140 mm ist ein System zur Anbindung von Hausanschlusslinern. Der Ringraum zwischen Liner und Altrohr wird dauerhaft abgedichtet und das Linerende vor den mechanischen Einflüssen der Hochdruckspülreinigung geschützt.



Funktionsprinzip

  • Die Quick-Lock Mini dichtet das Schadensbild rein mechanisch ab.
  • Basierend auf dem Kompressionsprinzip und den über Jahrzehnte bewährten Materialien V4A und EPDM.
  • Der speziell für die Quick-Lock Mini konstruierte Versetzpacker ist mit einem verstellbaren Fahrwerk ausgestattet.



Voraussetzungen

  • Kamera- oder Robotersystem
  • Kompressor
  • Quick-Lock Versetzpacker



Systemvorteile

  • Rein mechanische Verspannung
  • Anwenderfreundlich
  • Langlebige Materialien
  • Keine Bauchemie
  • Hohe Lebensdauer



© UHRIG



Anwendungsbereich

Zu versetzen in Freispiegelkanälen, Fallleitungen und Fernwärmeleitungen.

  • Undichte Muffen
  • In- und Exfiltrationen
  • Risssysteme



Spezifikationen

Materialien

Die hier verwendeten Materialien V4A Edelstahl und das EPDM-Gummi haben sich seit Jahrzehnten im Rohrleitungsbau bewährt. Die Edelstahl Materialgüte 1.4404 (316L) ist im kommunalen Abwasser nahezu unbegrenzt haltbar.

Die EPDM-Gummidichtung entspricht dem aktuellen Stand der Dichtungstechnik im Rohrleitungsbau mit einer hohen Lebenserwartung und sehr hohen Beständigkeit.



Lieferprogramm

Sie erhalten Quick-Lock Mini in zwei Konfigurationen:

  • Variante 1*: Baulänge 90 mm, Durchmesser DN 100, DN 125 und DN 150 (bogengängig bis 45°)
  • Variante 2*: Baulänge 140 mm, Durchmesser DN 100, DN 125 und DN 150

*Die Quick-Lock Mini gibt es nur doppelt gebördelt.



Sie erhalten Quick-Lock Mini LEM:

  • Baulänge 140 mm, Durchmesser DN 100, DN 125 und DN 150



Qualität und Nachweise

Baurechtliche Zulassung wird beantragt.



Alle Informationen (Datenblätter, Handbücher und Zulassungen) zum kompletten Quick-Lock-System von UHRIG sowie sämtliche Bestellformulare finden Sie unter:
