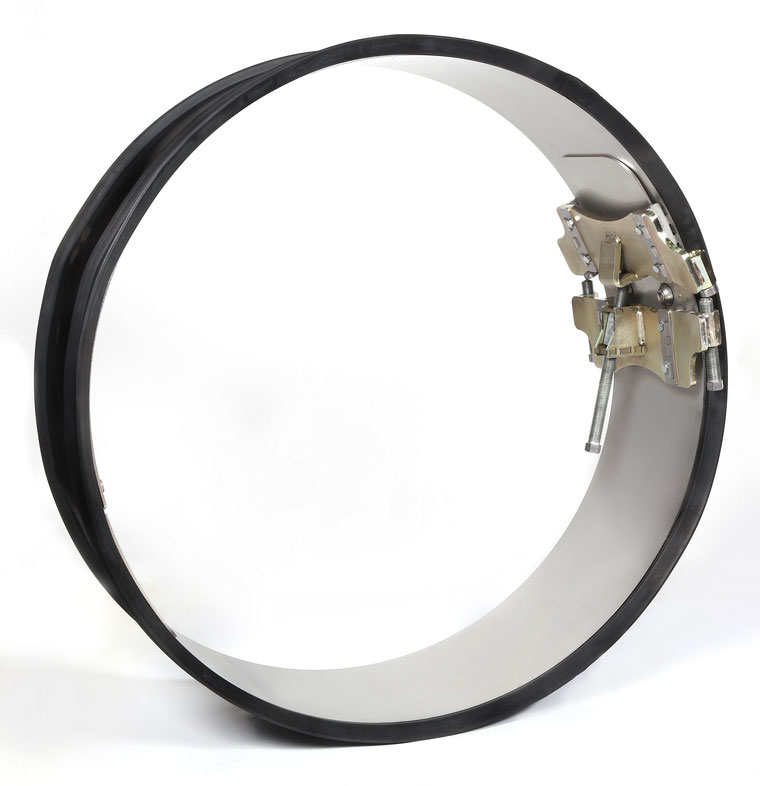

Für die Sanierung in begehbaren Rohrsystemen wurde das Quick-Lock BIG System als teilbare Manschette entwickelt.

Wir sind Ihre Ansprechpartner.

Katja Hansen
Leitung Kanaltechnik / Vertrieb ZKS + (VSB) Beraterin
+49 7704 / 806 33 oder
+49 170 / 900 49 47 (mobil)
Mark André Haebler
Leitung Vertrieb International
+49 151 / 64 61 84 31
Das Quick-Lock-Team
Immer für Sie da
+49 7704 / 806 0

Sie haben Interesse, eine Idee mit uns zu verwirklichen?

Systembeschreibung

Funktionsprinzip

  • Das Quick-Lock-BIG System basiert auf dem Kompressionsprinzip und den Materialien V4A und EPDM.
  • Die teilbare Manschette wird über die Einstiegs-Öffnung in das Rohrsystem eingebracht.
  • An der Schadstelle wird mit dem Quick-Lock BIG Spannwerkzeug aufgeweitet.



Voraussetzungen

  • Zum Einbau der Quick-Lock BIG Manschetten wird lediglich das Montageset Spannwerkzeug benötigt.



Systemvorteile

  • einfacher Versetzvorgang
  • langlebige Materialien V4A Edelstahl und EPDM
  • gelenkig gelagert
  • keine Bauchemie
  • geringe Investition in Systemtechnik
  • Materialien sind im kommunalen Abwasser dauerhaft beständig

© UHRIG

Anwendungsbereich

Quick-Lock BIG wurde konzipiert für die Sanierung von Einzelschäden in begehbaren Rohrsystemen. Klassische Schadensbilder sind Muffenundichtigkeiten und Radialrisse. In Verbindung mit einem Überlappungsgummi können auch Streckenschäden saniert werden, die länger sind als die Baulänge der Manschette.

© UHRIG



Spezifikationen

Materialien

Die hier verwendeten Materialien V4A Edelstahl und das EPDM-Gummi haben sich seit Jahrzehnten im Rohrleitungsbau bewährt. Die Edelstahl Materialgüte 1.4404 (316L) ist im kommunalen Abwasser nahezu unbegrenzt haltbar.

Die EPDM-Gummidichtung entspricht dem aktuellen Stand der Dichtungstechnik im Rohrleitungsbau mit einer hohen Lebenserwartung und sehr hohen Beständigkeit.



Lieferprogramm

Sie erhalten das Quick-Lock BIG System in zwei Konfigurationen:

  • Variante 1: Baulänge 200 mm, Durchmesser DN 800-1300, Innenrohrdruck 1 bar, Außenrohrdruck 1 bar (zweiteilig)
  • Variante 2: Baulänge 200 mm, Durchmesser DN 1400-2000, Innenrohrdruck 1 bar, Außenrohrdruck 1 bar (dreiteilig)



Qualität und Nachweise

Die Reparatur von Abwasserleitungen und Kanälen durch Innenmanschetten werden im Merkblatt 143-5 geregt.

Die Baurechtliche Zulassung wird beantragt.

Der Nachweis der Dichtheit des Quick-Lock BIG Systems gegen Außendruck wurde in Zusammenarbeit mi der Fachhochschule Münster erbracht. Die praktischen Versuche und Festigkeitsnachweise haben gezeigt, dass Quick-Lock BIG bei einem Außendruck von bis zu 0,5 bar bei zweifacher statischer Sicherheit eingesetzt werden kann.



Alle Informationen (Datenblätter, Handbücher und Zulassungen) zum kompletten Quick-Lock-System von UHRIG sowie sämtliche Bestellformulare finden Sie unter:
